石材加工产品详图 从图纸到精品的全流程解析

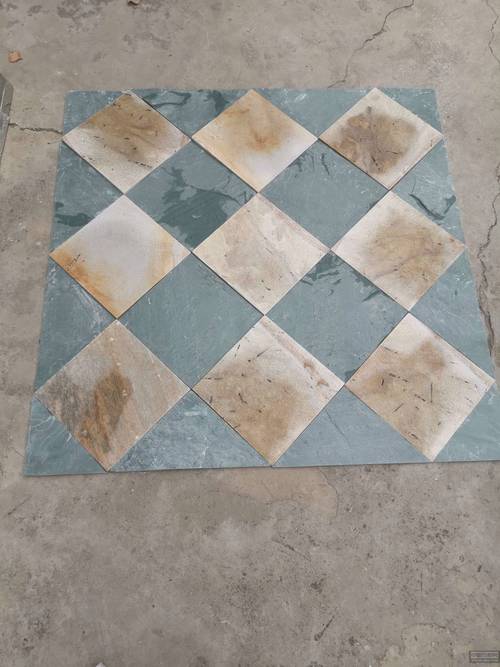

在现代建筑装饰与景观工程中，石材以其独特的纹理、质感与耐久性，成为不可或缺的高端材料。而将一块原始荒料转化为精准安装的成品，核心桥梁便是石材加工产品详图。它不仅是设计意图的精确表达，更是加工厂、施工方与业主之间沟通的技术语言。

一、什么是石材加工产品详图？

石材加工产品详图（Shop Drawing）是在建筑施工图基础上，针对每一块石材的规格、形状、表面处理、厚度、开槽、倒角、磨边、背网、干挂孔位等细节进行二次深化设计的图纸。它区别于方案效果图，聚焦于可制造性与可安装性。

一份完整的详图通常包含：

• 平、立、剖面索引图
• 单块石材大样图（1:1 或 1:5）
• 节点构造详图（如干挂、湿贴、拼接）
• 材料编号与加工工艺表
• 纹理方向、色号分区要求

二、产品详图在石材加工中的核心作用

1. 消除尺寸误差

天然石材无法像瓷砖一样“随铺随切”。一块 1200×600×20mm 的成品板，实际须扣除缝宽、干挂件厚度、结构偏差。详图通过现场实测数据回执，输出每块板的最终加工尺寸，避免到现场“切了再补”。

2. 还原设计师意图

弧形、异形、雕花、拼花、无缝对纹——这些高难度造型若没有详图指导，加工厂只能凭经验推测。例如圆柱包板需出展开图，水刀拼花需提供矢量路径。

3. 控制成本与损耗

根据荒料尺寸与排板图优化开料方案，是详图的隐性价值。一个经过三维模拟的排板方案，可将出材率从65%提升至82%以上，直接影响工程造价。

三、当前主流加工工艺对详图的要求

| 工艺类型 | 详图需表达的关键参数 |
|-----------|------------------------|
| 大板/规格板 | 编号、长宽厚、允许公差、纹理方向 |
| 干挂板材 | 挂件位置、开槽尺寸、背栓孔位、保护膜区域 |
| 异形线条/线条 | 截面大样、磨边样式（圆边/斜边/法式边）、转角拼接详图 |
| 水刀拼花 | 曲线路径矢量图、分件编号、胶缝控制线 |
| 雕刻浮雕 | 模型三视图、深浅压分序、刀路限制 |
| 石材蜂窝板/复合板 | 面板厚度、铝蜂窝芯规格、预埋件位置、排版示意图 |

通常在图纸说明栏会标注行业通用公差等级，例如：

• 长度、宽度：±0.5mm （精工）或 ±1.0mm（普工）
• 厚度：±1.0mm
• 对角线：≤0.5mm
• 平面度：0.2mm
• 角度：除直角外 ≤0.4mm

四、产品详情：从板材到成品的详字备注

为客户提供的产品说明书中，应当与每张详图一一对应说明：

1. 板材编号：如 OD-L-001 表示一层大厅-lobby-第一块板。
2. 尺寸形状：800×800mm，转角处切90°。
3. 表面处理：光面（厚度80°以上）、哑光、荔枝面、火烧面、仿古面、拉槽面等。
4. 磨边类型：直边微倒、圆边、鸭嘴边、将军红磨90°斜边5mm。
5. 防护要求：六面防水、背涂、背网（玻纤网/铝蜂窝）。
6. 图形方向：立面上的石材纹理应与原有自然生长箭头立向保持一致。

五、设计到落地：“三校两审”对接实例

某高端会所外墙是80mm厚的石灰石拉槽板，曲度多、有横向灯带槽。详图阶段分为：

• 加工单件详细三维排版
• 干挂序号与结构转接件图
• 拉槽材质为75mm深镀锌金属管、预留分缝平衡层

图面上设定A版面划分为 A-01至A-32、编号详细，加工工人在车间对大样卡片快速分件切割。石材装至现场后由同样的编号图复核调整，全程无一返厂。该项目顺利得到减少人力与三个月工期误差的控制性成功。

六、CAD与BIM技术的演进

早年做详图，依赖二维CAD与美工标尺寸，容易灯光、圆管视图统一性显示出现乱版漏版现象。如今越来越多的复杂造型交付选用：

• RockCAD、石材加工ERP整体制作软件
• SketchUp + Enscape+ CNC 路径关联后即时下机械ID
• 面层BIM深化的配套墙体匹配跟踪工艺做法。带有分类特性的拆解机加工批码顺序是降低损耗、铺准编号预排的标准发展方向。

如今国外标准实践倾向于直接产单件图并绑定自动化机运用配料系统和数据结构——每片分配了具自墙体和方点的RFID芯片之后工序也会自然逐一记载。且每一道详细厚度交付都必须经过游标检测扫描，工人佩戴眼标扫描二维码可自动校正图案数字尺寸和钻孔速度。“原以来手工技艺渐没落”，现在数控系统已大出光彩——高级石材手加工结合集成化改进有望靠接拼而活没去边界。三轴五轴搭配成熟很快对石材曲线产生高端转变的重要“驱动基带层技术”并在卫生级以上迅速强化兴起。
